該試驗臺是依據相關標準《MT312-2000 液壓支架通用技術條件》或《GB 25974.1-2010 煤礦用液壓支架 第1部分：通用技術條件》中的試驗要求設計的。用于對液壓支架的操作性能、密封性能、支護性能、適應性能、強度性能、耐久性能等進行綜合檢測。
二、技術特點

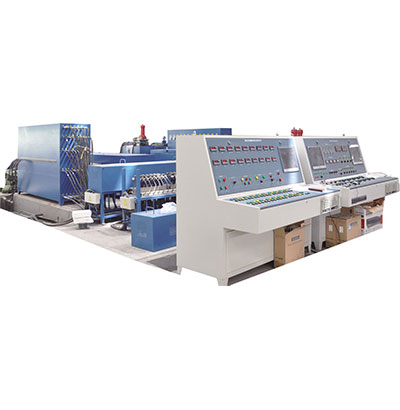

試驗臺由油泵站、液壓控制系統（含加載框架液壓控制系統、被試支架試驗液壓控制系統兩部分）、增壓系統、電氣控制系統、計算機測控系統、電視監控系統等組成。
試驗臺由PLC自動控制加載框架移動梁的升降和插拔銷插拔工作。操作人員進行完參數設計后，試驗臺根據設定試驗參數自動對被試支架進行加壓、卸壓、保壓、壓力采集和分析等動作；試驗數據由工業控制計算機進行采集、顯示、存儲；試驗控制與數據處理系統在Windows XP下開發，試驗數據存貯在計算機硬盤上，用數據庫對其進行管理；試驗結束存儲結果后系統自動生成試驗報告，并根據需要隨時打印試驗報表。
三、技術參數
1、液壓系統技術參數
（1）油泵站壓力： 31.5MPa
輸出流量： 60L/min
泵站功率： 30kW
（2）增壓后額定壓力： 60MPa
最大壓力： 80MPa
增壓缸增壓比： 1：5
單邊排量： 10L
（3）被試支架試驗接口：24個
（4）壓力傳感器精度: 0.3%FS
（5）壓力表精度： 1.6 級
（6）試驗工作介質： 3%～5%乳化液
（7）適用環境溫度： 0～40℃
濕度： 10%~85%RH
2、電器部分技術參數
（1）傳感器工作電壓： DC 24V
（2）各類開關電壓： DC12～24V
（3）電源： AC 380V±10% 50HZ±2%（三相四線制）
